空气/燃气比例调节阀用于实现恒定的空气/燃气比,获得在不同状态下烧嘴燃烧所需的燃气压力。用于助燃风没有预热的情况。GIK用于连续控制的工况 ，GIK..B带旁通，用于大火/小火/关闭的脉冲控制工况 。零压调节，带转换丝堵.根据EN746-2的要求，烧嘴的正常燃烧需要助燃空气和燃气有一个稳定的混合比，空气/燃气比例调节阀的作用就是用来获得恒定的空/燃比例。经过EC测试和认证，符合欧洲燃气应用规范 (90/396/EWG)。



特点

      GIK 可以通过更换旁通丝堵转换为GIK..B– 弹簧可同时补偿阀体自重。– 空/燃比例阀有进口压力补偿膜片，可实现零压切断。

      空/燃比例阀通过连接空气管路上的导压管接收空气压力调节信号，从而实现阀燃气出口压力pa和空气控制压力pL1:1的恒定比例。通过调节空气阀门改变空气控制压力，比例阀相应自动改变燃气压力来调节烧嘴的功率。炉膛压力的波动对燃气和空气流量有同样的影响，但空气/燃气的混合比不会受到影响。通常最小流量时，通过调节空/燃比例阀的弹簧设定空/燃比例。      在脉冲控制的工况下，弹簧在出厂时已经设定到全松状态，以保证小火流量的燃气是由旁通提供；大火流量设定通过调节烧嘴前的限流装置来实现。GIK 用于连续控制，调节范围很宽。GIK..B 用于大/小火切换的脉冲燃烧系统。

技术参数

适用燃气种类：天然气，城市煤气，LPG(液化气)，生物甲烷。GIK..L只用于空气介质。







连接:

内螺纹( ISO 7-1); PN 16 法兰(DIN 2501)。空气控制压力 pL范围：0,5 -120 mbar。阀后燃气出口压力pa范围： 0,2 -119mbar。阀前燃气进口压力 pe 和出口压力pa最大压差：max. 100 mbar。空/燃比例：1:1。旁通丝堵:铜质GIK..B旁通孔径:GIK 15 – 2 5：标准孔径: 1,5 mm，最大到 4 mm可选。GIK 40 – 50：标准孔径: 5 mm，最大到 9 mm可选。流量调节范围: 10:1。GIK 15 – 50：最小流量调节范围: -3 - +3 mbar。空气控制压力反馈管: Rp ¼。环境温度：-20 - +70 °C。阀板：塑料密封圈：NBR丁基橡胶。GIK 65 – 150：最小流量调节范围： -2 - +2 mbar。空气控制压力反馈管: Rp ½。环境温度： -15 - +60 °C。阀座：AlSi硅化铝板,密封圈为硫化丁基橡胶GIK 15 – 150：阀体：AlSi硅化铝。膜片：NBR丁基橡胶。



型号

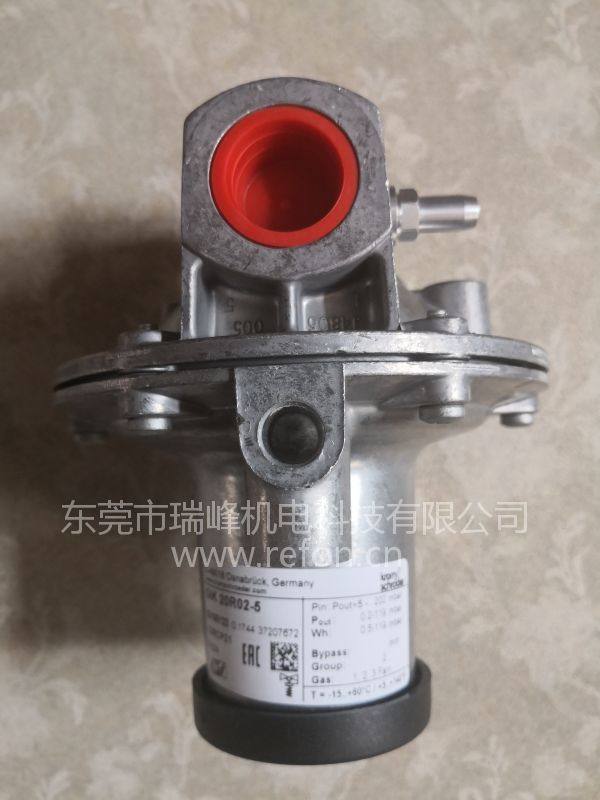

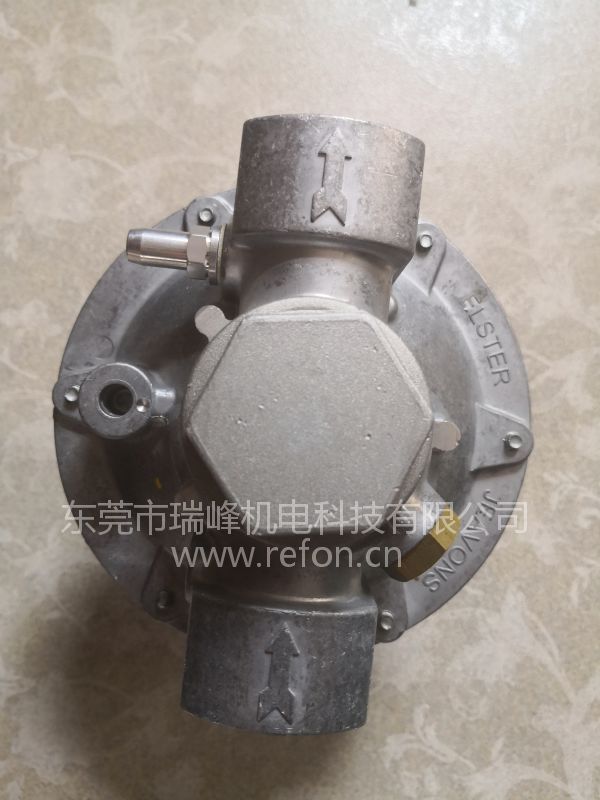

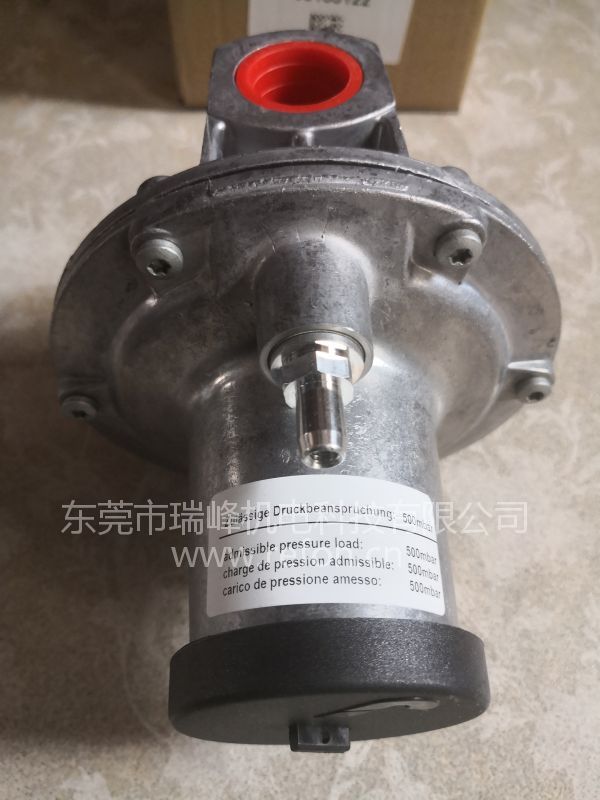

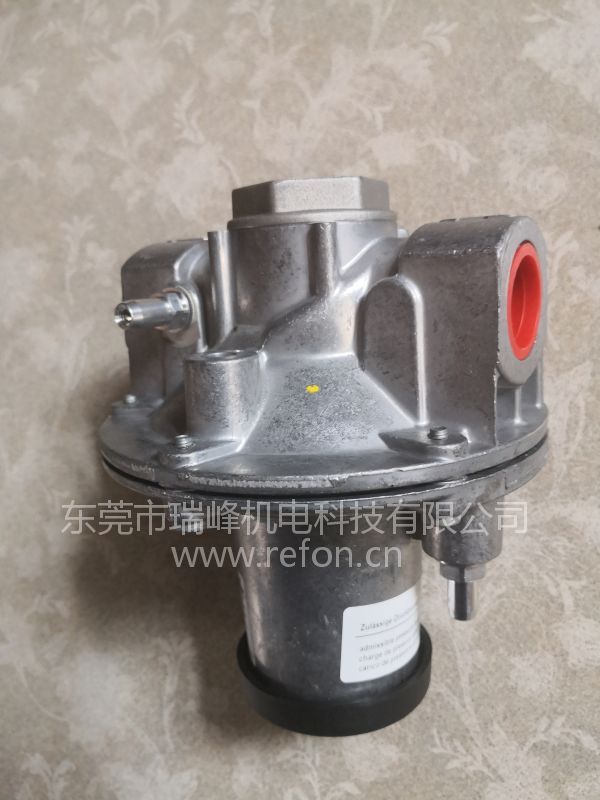

GIK 15R02-5  Rp1/2”



GIK 20R02-5  Rp3/4”



GIK 25R02-5  Rp1”



GIK 32R02-5  Rp1-1/4”



GIK 40R02-5  Rp1-1/2”



GIK 50R02-5  Rp2”



GIK 65F02-5  DN65



GIK 80F02-5  DN80



GIK 100F02-5  DN100



用于燃气出口压力和空气控制压力在 1:1 的恒定比例控制



适用介质：城市煤气、液化石油气、天然气及非腐蚀性气体



调节比：10:1



入口压力：200mbar



环境温度：-20~+60℃



口径：Rp1/2"~Rp2"、 DN65~DN100



螺纹连接标准：UNI ISO 7/1



法兰连接标准：EN 1092



空气控制压力：0.5~120mbar



出口压力：0.2~119mbar



进口压力与出口压力的压差为100mbar



旁路螺丝：黄铜



旁路直径：VRG15-25标准为1.5~4mm；VRG40-50标准为5~9mm



流量调节范围：0.3~3mbar



阀体：铝合金



密封：丁晴橡胶







应用



空气/燃气比例燃烧调节阀，通过导压管接收空气管路的压力，当空气压力改变时，比例阀跟随空气压力而改变燃气压力，获得空气/燃气的混合比。炉膛压力在波动时对燃气和空气的流量有相应的影响，但空气和燃气的混合比不会受到影响。



特性



燃气进口压力不可超过额定压力（入口压力200mbar)



燃气中焦油含量<20mg/m3.h,0<0.1%



通过烧嘴前的燃气阀和空气阀设定大火流量



通过调节比例阀的弹簧来调节小火（正常不需要调节弹簧来调节小火）:打开黑色下盖，调节一字螺丝，向“+”方向增加，向“”方向减少，调节范围±3mbar



比例阀前的燃气入口压力要大于空气反馈的压力
